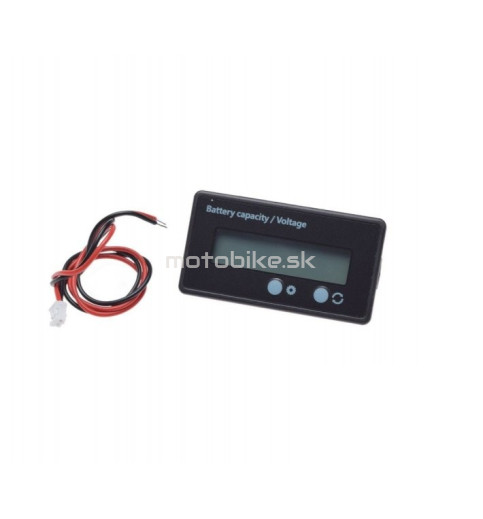

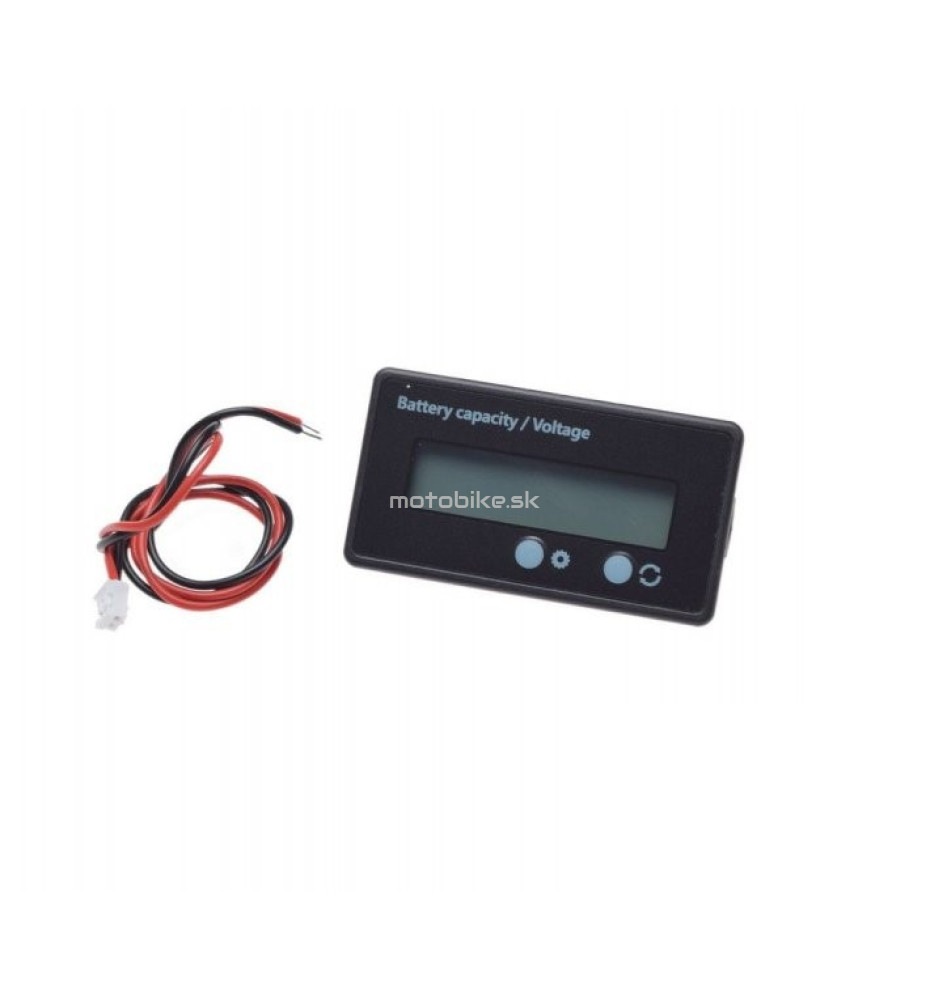

Digitálny indikátor stavu batérie a napätia

Špecifikácia:
Rozsah napätia: 6V - 73V / 7V - 100V
Materiál: plast
Rozmery: 61,3 mm x 33,3 mm x 13,5 mm
Dĺžka kábla: 30 cm
Farba puzdra: čierna

Indikátor je určený pre olovené akumulátory s menovitým napätím 12V, 24V, 36V, 48V (8-70V) a pre lítiové články 3,7V.

Prevádzkové režimy:
S1 - Indikátor úrovne nabitia sa zobrazuje striedavo s aktuálnym napätím v 2-sekundovom cykle.
S2 - Po stlačení tlačidla sa indikátor na 10 sekúnd rozsvieti a potom zhasne, aby sa šetrila energia.
S3 - Indikátor sa rozsvieti po stlačení tlačidla.
S4 - Indikátor zobrazuje logo (platí pre režim s malou ikonou batérie). Ikona loga sa nachádza pod symbolom batérie na ľavej strane displeja. Zapnite pre zobrazenie loga.
S5 - Výber režimu vybíjania. Zobrazuje dva typy krivky vybitia batérie. Na určenie správneho režimu vybíjania sa transformujú rôzne podmienky.

Zadanie nastavení:
1. Odpojte modul od napájania. Stlačte a podržte tlačidlo nastavení, znova pripojte napájanie a tlačidlo uvoľnite. Na displeji sa zobrazia aktuálne parametre nastavenia.
2. Stlačte nastavovacie tlačidlo v poradí P / L / F (P - 12V olovená batéria, L - 3,7V lítiový článok, F - 3,2V LiFePo článok).
3. Stlačte funkčné tlačidlo pre nastavenie počtu článkov v batérii.
4. Dlhým stlačením a podržaním funkčného tlačidla vstúpite do režimu pokročilých nastavení. Pomocou tlačidla nastavenia vyberte z S1-S5. Ak chcete vybrať alebo zrušiť aktuálny režim, potvrďte tlačidlom Enter.
5. Po vykonaní nastavení znova pripojte napájanie. Nastavenia sa automaticky uložia.

Napr.: Režim S1 (alternatívne zobrazenie nabitia a napätia) pre 10-článkovú lítiovú batériu - Odpojte napájanie, stlačte a podržte tlačidlo nastavení, pripojte napájanie, krátkym stlačením tlačidla nastavení vyberte L, stlačením tlačidla
vyberte 10, stlačením a podržaním funkčného tlačidla vyberte S1 a pripojte napájanie.
